三相有功功率变送器的原理与接线方式

[2020/9/16 16:19:16] [阅读:88次] [返回]

在现代化工业生产中,三相有功功率变送器有着广泛的应用,主要将测量的有功功率隔离变送成线性输出的直流模拟信号(0~20mAdc,4~20mAdc等)。苏州迅鹏YPD系列功率变送器具有输入、输出、电源互相隔离,抗干扰能力强,精度高等优点,与众多企业合作,口碑良好。

所谓“三相”就是工厂电路也可称工程电路,根据场合需要有三线,四线等方式之分。三相有功功率变送器中主要分为三相三线和三相四线,主要区别就是需不需要接零线N。

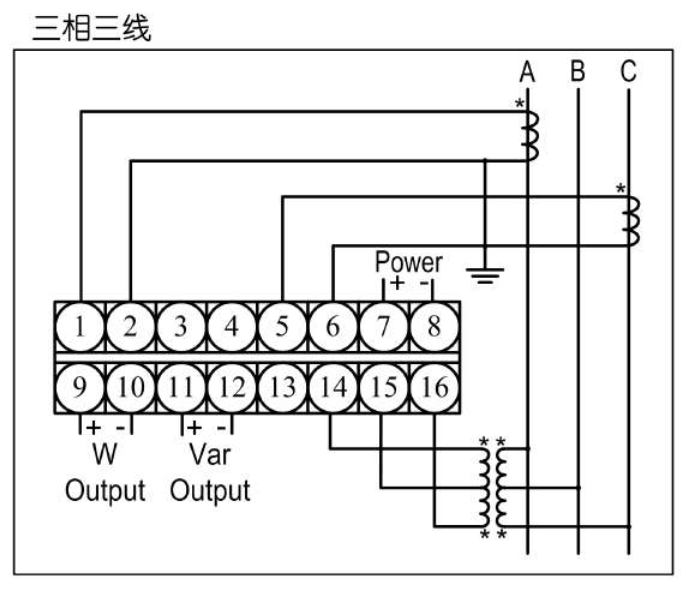

苏州迅鹏YPD系列三相三线有功功率变送器接线方式如下图1所示:

三相有功功率变送器

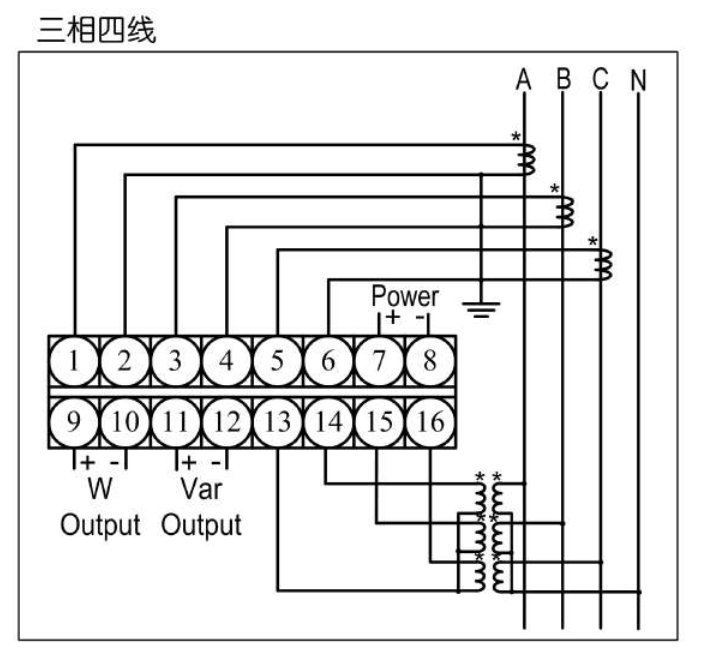

三相四线有功功率变送器接线方式如下图2所示

三相有功功率变送器
